Après la pose des fibres monomodes (pour le gigabit) entre le CION, le PHC et les Maisons Jumelles,
les XYLAN du PHC et des Maisons Jumelles ont été remplacés par des Summit24 (routeur niv.3, 24 ports 10/100 Mbs(*)
+ un port optique gigabit).
Au CION, l'Alpine 3804 demeure le coeur du réseau.
La bande passante est donc passée de 155 Mbs (ATM) à un gigabit/s entre ces trois
bâtiments.
Le débit extérieur est passé de 40 Mbs à 100 Mbs quelques mois avant.
Les anciennes fibres multimodes entre le CION et les Maisons Jumelles ont servi
au déport d'une partie de l'autocom du CION vers les Maisons Jumelles, diminuant ainsi les
risques de pannes par temps orageux.
Un switch Allied Telesyn Rapier23i, relié à l'Alpine 3804 en gigabit, a été placé
dans la salle des ordinateurs du CION pour connecter les serveurs principaux entre eux.

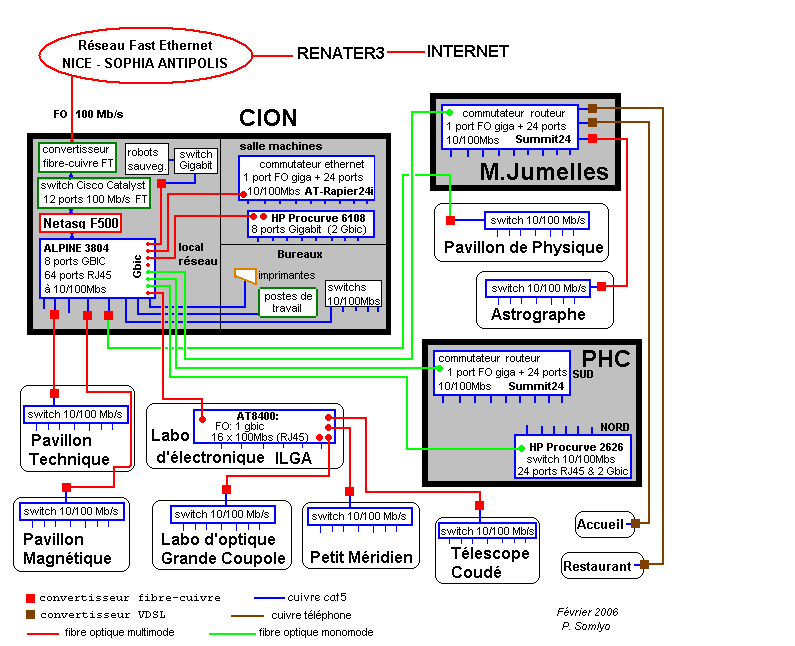

En résumé:
- une dorsale gigabit entre les trois principaux bâtiments, (CION, PHC et Maisons Jumelles),
- un routeur-commutateur 100 Mbs dans chacun de ces 3 bâtiments,
- Dans chaque bâtiment, tout le matériel (serveurs, postes de travail, imprimantes réseau,) est branché
soit directement sur le routeur-commutateur, soit via des commutateurs simples.
Décembre 2003:
Un lien optique a été mis en place entre l'ex-labo d'électronique et le Petit Coudé.
Février 2004:
Mise en place et activation du matériel à 100 Mbs au Coudé.
Mars 2004:
Installation d'un chassis AT8400 (dans l'ex-labo d'électronique) doté de:
- un port fibre gigabit connecté à l'ALPINE 3804 au CION,
- 4 ports fibres à 100 Mbs pour les liaisons du Petit Méridien, du Labo d'optique et du Coudé,
- 16 ports cuivre à 100 Mbs pour l'ex-labo d'électronique (ILGA)
Notre Alpine 3804 fait office de pare-feu (firewall) entre notre site et l'internet, des filtres sont régulièrement ajoutés pour se protéger des attaques courantes, et des "scans" effectués depuis le monde extérieur.
La bande passante élévée du réseau a entrainé la mise en place de la visio-conférence entre Nice et Roquevignon, elle fonctionne avec une bonne fluidité à 2 Mbs.
Octobre 2004:
Le réseau du Pavillon de Physique (Muséal) est connecté directement sur l'Alpine au CION, il ne dépend plus des Maisons Jumelles.
Novembre 2004:
Mise en place dans la salle des machines (CION-1) d'un switch 8 ports gigabit HP Procurve 6108, directement connecté à l'Alpine . Les serveurs possédant des cartes ethernet en gigabit sont connectés à ce matériel.
Décembre 2004:
La mise en place, pour tout le PHC Nord, d'un switch HP Procurve 2626 (24 ports 10/100 Mbs et deux ports Gbic) relié à l'Alpine du CION en gigabit, était nécessaire en raison de fréquents ralentissements signalés par les utilisateurs.
Décembre 2005:
Mise en place de 8 commutateurs "3Com 4400" (5 au CION, 2 au PHC et 1 aux Maisons Jumelles) pour détecter plus rapidement les problèmes pouvant survenir sur le réseau. Ces switchs sont administrables via le réseau et ont un lien gigabit.
Janvier 2006:
En utilisant des boitiers "VDSL" sur des lignes téléphoniques existantes entre les Maisons Jumelles et l'Accueil et le Restaurant, nous avons pu connecter au réseau ces deux derniers batiments à une vitesse comprise entre un et deux Mbs. Par rapport aux connexions modems, la vitesse de transmission a été accrue de 30 à 40 fois.
Février 2006:
Mise en place d'un "firewall" Netasq F500 en entrée de site, devant l'Alpine 3804 pour mieux protéger le domaine contre les pirates, les virus et les spams. La mise en place du Mésocentre nécessitait également l'achat de ce matériel.
(*) Mbs = mégabits par seconde
